Zavesenie kruhového potrubia pre vzduchotechniku
![Zavesenie kruhového potrubia pre vzduchotechniku Zavesenie kruhového potrubia pre vzduchotechniku](/Data/4166/Cache/Images/694af54e.jpeg)

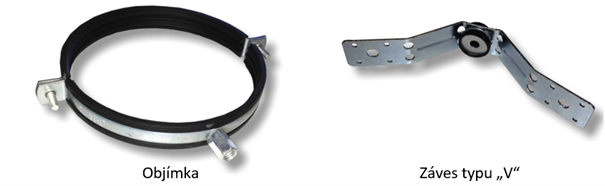

Na zavesenie kruhových rúr sa používajú objímky so závitom M8 (resp. M10) pre závitové tyče resp. do rozmeru 315 závesy typu „V“. Spravidla sa objímky umiestňujú každé 3 až 4 metre potrubia.
Postup je jednoduchý: Narážacia kotva (hmoždinka) M8 sa narazí do príslušnej vyvŕtanej diery v strope. Do hmoždinky sa naskrutkuje závitová tyč (dodáva sa v 1m dĺžkach) skrátená na potrebný rozmer resp. predĺžená pripojením ďalších závitových tyčí pomocou spojovacej matice M8. Na voľný koniec závitovej tyče sa umiestni objímka s požadovaným rozmerom podľa priemeru potrubia, ktorá má taktiež dieru so závitom M8 pre závitovú tyč. Potrubie sa vloží do objímky a zafixuje sa dotiahnutím skrutiek po bokoch objímky.
Pri potrubiach do rozmeru 315 je možné nahradiť objímku závesom typu „V“. Závitová tyč sa prestrčí cez dieru v strede závesu a upevní sa pomocou matice M8. Záves sa pripevní k potrubiu napr. samoreznými skrutkami.
