Má štvorhranné potrubie predpísané rozmery?

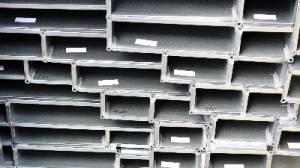

Hranaté vzduchotechnické potrubie sa používa vo všetkých možných rozmeroch. Dôležitá je plocha prierezu potrubia, ktorá priamo súvisí s prietokom vzduchu v potrubí. Ideálny prierez je do pomeru strán 1:3. Následne sa stanoví jeho výška a šírka podľa možností a priestoru, kde bude umiestnené. Pri výbere správnych rozmerov treba dbať aj na manipuláciu a uchytenie resp. zavesenie potrubia. Aby bola zachovaná stabilita a pevnosť potrubia, vyrába sa z rôznych hrúbok plechu.

Pre štvorhranné  potrubie sa používajú rozmery normované podľa STN EN 1505.

Tvarové kusy pre hranaté rozvody je možné vyrobiť v akýchkoľvek rozmeroch. Pri kolenách a T-kusoch je potrebný štandard. rádius 150 mm. Podľa požiadaviek projektu je možné vyrobiť aj R < ako 150 mm, ale v týchto prípadoch sa spravidla používa hranaté vyhotovenie (R=0). Tu je však potrebné brať do úvahy vplyv hrany na prúdenie vzduchu cez potrubie.

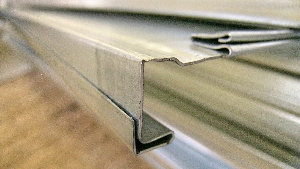

Pre hranaté potrubie v prevedení prírub s falcovaným profilom „FP“ sa používa štandardná dĺžka rovných rúr 1415 resp. 1395 mm, podľa veľkosti príruby 20 resp. 30.

Pre hranaté potrubie s lištovými prírubami je dĺžka rovných rúr 1500 mm.
Pre domerové kusy, kde sa dĺžka rúry prispôsobuje, spravidla sa dodáva jedna strana s voľnou prírubou, ktorá sa nasadí pri montáži po upravení dĺžky rúry.

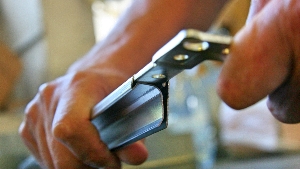

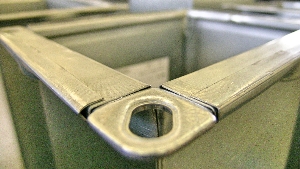

Prevedenie prírub s falcovaným profilom „FP“ sa masívne využíva v zahraničí a aj my ho zo skúseností odporúčame používať pre všetky hranaté potrubia. Výhodou je 100% tesnosť na prírube. Jedná sa o kvalitnejšie a ekonomickejšie riešenie.

Rovné rúry s väčšou dĺžkou ako je štandardná je možné vyrobiť ako atypické kusy väčšinou s príplatkom.
